AT49BV320DT-70TU - ATMEL CORPORATION - (2M x 16) 3-VOLT SEULE MÉMOIRE 32-MEGABIT INSTANTANÉE
Détail rapide :
32-megabit (2M x 16) mémoire instantanée de 3 volts seulement
Description :
L'AT49BV320D (T) est 2,7 volts mémoire instantanée de 32 millions de bits organisée en tant que 2 097 152 mots de 16 bits chacun. La mémoire est divisée en 71 secteurs pour des opérations d'effacement.

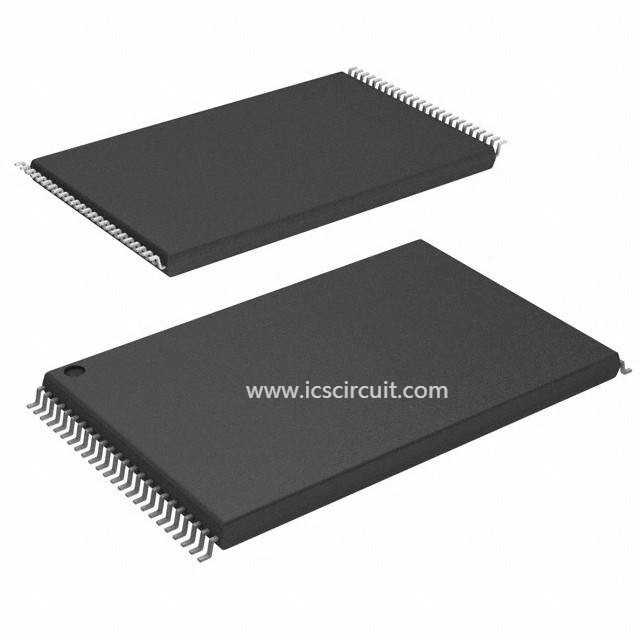

Le dispositif est offert dans 48 un paquet de l'avance TSOP et 47 un paquet de la boule CBGA. Le dispositif des signaux a de la CE et d'OE commande d'éviter n'importe quelle controverse d'autobus. Ce dispositif peut être indiqué ou reprogrammé utilisant une alimentation d'énergie simple, le faisant idéalement adapté à la programmation de dans-système.
Les puissances de dispositif dessus en mode lu. Des ordres de commande sont employés pour placer le dispositif dans d'autres modes d'opération tels que le programme et l'effacement. Le dispositif a la capacité pour protéger les données dans n'importe quel secteur (voir « la protection flexible de secteur » à la page 6).
Pour augmenter la flexibilité du dispositif, il contient un effacement pour suspendre et programmer suspendez la caractéristique. Cette caractéristique mettra l'effacement ou le programme sur la prise pour n'importe quelle quantité d'heure et a laissé l'utilisateur a lu des données de ou des données de programme aux secteurs restants l'uns des dans la mémoire.
La goupille de VPP assure la protection des données. Quand l'entrée de VPP est au-dessous de 0.4V, les fonctions de programme et d'effacement sont empêchées. Quand VPP est à 1.65V ou en haut, des opérations normales de programme et d'effacement peuvent être effectuées. Avec VPP à 10.0V, l'opération de programme (commande de programme de Double-Word) est accélérée.
Applications :
• Opération lecture/écriture de tension simple : 2.65V à 3.6V
• Temps d'accès – 70 NS
• Architecture d'effacement de secteur
– Soixante-trois secteurs de 32K Word (octets 64K) avec la personne écrivent le lock-out
– Huit secteurs de 4K Word (octets 8K) avec la personne écrivent le lock-out
• Temps rapide de programme de Word – 10 µs
• Temps rapide d'effacement de secteur – Mme 100
• Suspendez/caractéristique de résumé pour l'effacement et le programme
– Appuis lisant et programmant de tout secteur en suspendant l'effacement d'un secteur différent
– Appuis lisant tout Word en suspendant la programmation de tout autre Word
• Opération de basse puissance
– 10 mA d'actif
– remplaçant de 15 µA
• Le Pin de VPP pour écrivent la protection et l'opération accélérée de programme
• Pin de wp pour la protection de secteur
• Entrée REMISE À ZÉRO pour l'initialisation de dispositif
• Protection flexible de secteur
• Options de paquet de TSOP et de CBGA
• Configuration dessus ou bas de bloc de botte disponible
• registre de protection mordu par 128
• 100 000 cycles minimum d'effacement
• Interface instantanée commune (TPI)
• Emballage du vert (Pb/Halide-free)
Caractéristiques :
| numéro de la pièce. | AT49BV320DT-70TU |
| Fabricant | ATMEL Corporation |
| capacité d'approvisionnement | 10000 |
| datecode | 10+ |
| paquet | CONCESSION |
| remarque | nouvelles et originales actions |
