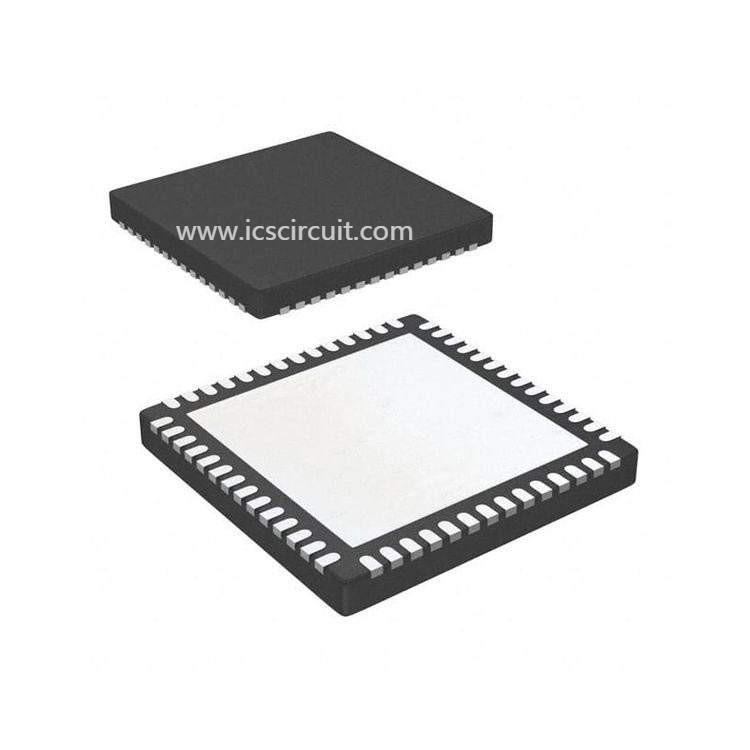

L'affichage d'Epistar a mené le conducteur léger Circuit que 3V a entré le TI TLC5954RTQT

Caractéristiques pour le TLC5954

• 48 canaux de sortie Constant-actuels d'évier avec le contrôle "Marche/Arrêt"
• Capacité actuelle :
  • 34,9 mA pour 32 canaux
  • 24,4 mA 16Channels
• Aucune résistance externe pour l'arrangement actuel
• Contrôle actuel maximum (MC) : 3 bits (8 étapes)
• Contrôle de luminosité global (puisque) pour chaque groupe de couleur : 7 bits (128 étapes), trois groupes
• Tension de Puissance-approvisionnement de LED : Jusqu'à 10 V
• VCC = 3,0 V à 3,6 V
• Exactitude Constant-actuelle :
  • = ±1% de canal en canal (type), ±3% (maximum)
  • Dispositif-à-dispositif = ±2% (type), ±4% (maximum)
• Taux de transfert des données : 30 mégahertz
• Durée VIDE d'impulsion : 40 NS (minute)
• Détection ouverte de LED (LOD)
• Détection de short de LED

• Mode d'économie d'énergie (PSM) : 7-µA consommation, récupération ultra-rapide
• Le lock-out de sousvoltage place des données de défaut
• Le changement retardé réduit au minimum l'irruption actuelle
• Température de fonctionnement : – 40°C à +85°C

Description pour le TLC5954

Le TLC5954 est 48 un canal, conducteur constant-actuel de l'évier LED. Chaque canal peut être tourné "Marche/Arrêt" en écrivant des données à un registre interne. Les canaux de sortie (OUTX) sont groupés dans trois groupes de 16 canaux. Chaque groupe de canal (R, G, et B) a une fonction globale de contrôle de luminosité de 128 étapes (puisque). La valeur courante maximum de chacun des 48 canaux peut être placée avec une fonction actuelle maximum de contrôle de 8 étapes (MC). Le dispositif a deux drapeaux d'erreur : Détection ouverte de LED (LOD) et détection de short de LED. Les drapeaux d'erreur peuvent être lus par l'intermédiaire d'un port d'interface série. Le dispositif a également un mode d'économie d'énergie qui place la consommation actuelle totale au µA 7 (type) quand toutes les sorties sont éteintes.
