PUCE CI PROGRAMMABLE XC3S400-5FGG456C - XILINX - COMPOSANT ÉLECTRONIQUE DE LA FAMILLE FPGA SPARTAN-3
| Souligner: |
circuits intégrés ic,puces IC programmables |
||
|---|---|---|---|
Détail rapide :
Famille de FPGA Spartan-3
Description:
La famille Spartan®-3 de matrices de portes programmables par l'utilisateur est spécialement conçue pour répondre aux besoins des applications électroniques grand public à volume élevé et sensibles aux coûts.La famille de huit membres offre des densités allant de 50 000 à 5 000 000 de portes système, comme indiqué dans le tableau 1.
La famille Spartan-3 s'appuie sur le succès de la famille Spartan-IIE précédente en augmentant la quantité de ressources logiques, la capacité de la RAM interne, le nombre total d'E/S et le niveau global de performances ainsi qu'en améliorant l'horloge. les fonctions de gestion.De nombreuses améliorations dérivent de la technologie de la plate-forme Virtex®-II.Ces améliorations du FPGA Spartan-3, combinées à une technologie de processus avancée, offrent plus de fonctionnalités et de bande passante par dollar qu'auparavant, établissant de nouvelles normes dans l'industrie de la logique programmable.
En raison de leur coût exceptionnellement bas, les FPGA Spartan-3 sont parfaitement adaptés à une large gamme d'applications électroniques grand public, y compris l'accès haut débit, les réseaux domestiques, l'affichage/projection et les équipements de télévision numérique.
La famille Spartan-3 est une alternative supérieure au masque programmé.Les FPGA évitent le coût initial élevé, les longs cycles de développement et la rigidité inhérente aux .De plus, la programmabilité FPGA permet des mises à niveau de conception sur le terrain sans remplacement de matériel nécessaire, une impossibilité avec .
Applications:
• Solution logique à faible coût et hautes performances pour les applications grand volume orientées client
• Densités jusqu'à 74 880 cellules logiques
• Signalisation d'interface SelectIO™
• Jusqu'à 633 broches d'E/S
• Taux de transfert de données de plus de 622 Mb/s par E/S
• 18 normes de signal asymétriques
• 8 normes d'E/S différentielles, y compris LVDS, RSDS
• Terminaison par impédance contrôlée numériquement
• Oscillation du signal allant de 1,14 V à 3,465 V
• Prise en charge du double débit de données (DDR)
• Prise en charge de DDR, DDR2 SDRAM jusqu'à 333 Mb/s
• Ressources logiques
• Cellules logiques abondantes avec capacité de registre à décalage
• Multiplexeurs larges et rapides
• Logique de report à anticipation rapide
• Multiplicateurs 18 x 18 dédiés
• Logique JTAG compatible avec IEEE 1149.1/1532
• Mémoire hiérarchique SelectRAM™
• Jusqu'à 1 872 Kbits de RAM de bloc total
• Jusqu'à 520 Kbits de RAM totale distribuée
• Gestionnaire d'horloge numérique (jusqu'à quatre DCM)
• Élimination du décalage d'horloge
• Synthèse de fréquence
• Déphasage haute résolution
• Huit lignes d'horloge mondiales et routage abondant
• Entièrement pris en charge par les systèmes de développement logiciel Xilinx ISE® et WebPACK™
• Processeur MicroBlaze™ et PicoBlaze™, PCI®, PCI Express® PIPE Endpoint et autres cœurs IP
• Options d'emballage sans plomb
• Variante de la famille automobile Spartan-3 XA
Caractéristiques:
| Feuilles de données | Fiche technique du FPGA Spartan-3 |
| Modules de formation sur les produits | Famille étendue de FPGA Spartan 3A |
| Forfait standard | 60 |
| Catégorie | Circuits intégrés (CI) |
| Famille | Embarqué - FPGA (Field Programmable Gate Array) |
| Série | Spartan®-3 |
| Nombre de LAB/CLB | 896 |
| Nombre d'éléments/cellules logiques | 8064 |
| Nombre total de bits de RAM | 294912 |
| Nombre d'E/S | 264 |
| Nombre de portes | 400000 |
| Tension - Alimentation | 1,14 V ~ 1,26 V |
| Type de montage | Montage en surface |
| Température de fonctionnement | 0°C ~ 85°C |

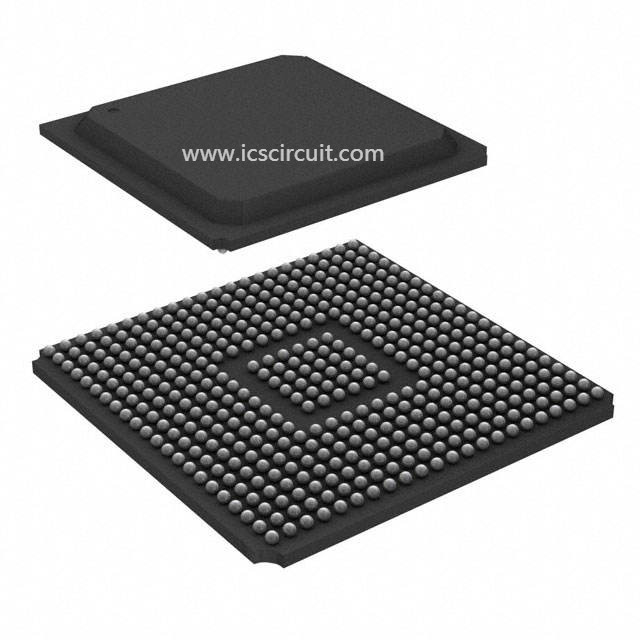

| Paquet/caisse | 456-BBGA |
| Ensemble d'appareils du fournisseur | 456-FBGA (23x23) |
