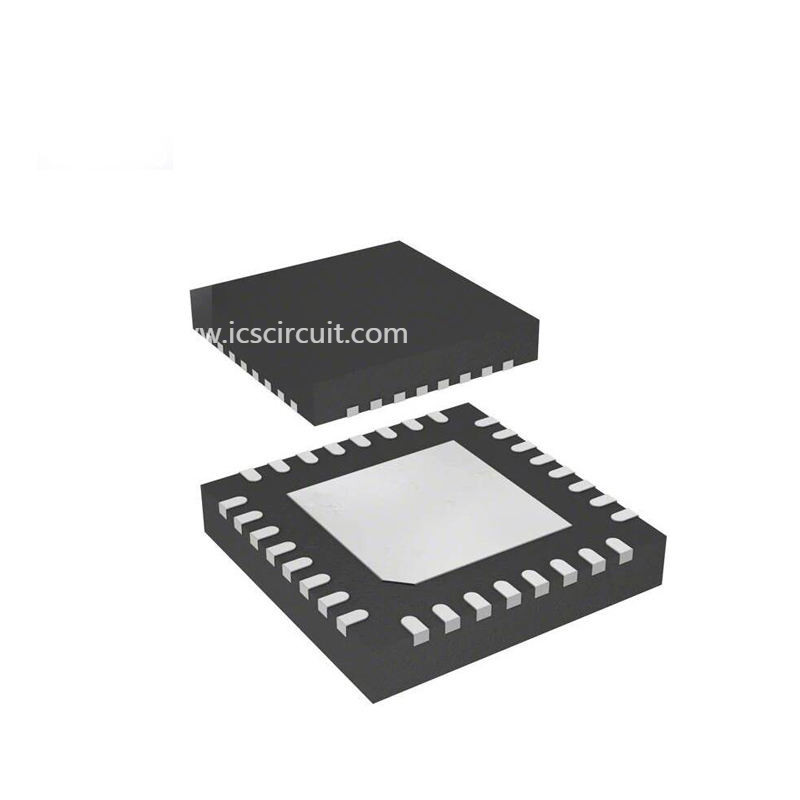

La gestion de puissance de PMIC ébrèche nouveau C.C ROHS d'IC UCC27211DRMT Lastest

Caractéristiques pour l'UCC27211

• Conduit deux transistors MOSFET de N-canal dans du côté haut
  et configuration du côté bas avec l'indépendant
  Entrées
• C.C maximum de la tension 120-V de botte
• 4-A évier, courants de sortie de la source 4-A
• 0.9-Ω cabreur et résistance d'avancement du film
• Les goupilles d'entrée peuvent tolérer – 10 V à 20 V et sont
  Indépendant de chaîne de tension d'alimentation
• TTL ou versions compatibles de l'entrée Pseudo-CMOS
• 8-V à la plage de fonctionnement de 17-V VDD, (absolu 20-V
  Maximum)
• hausse 7.2-ns et temps d'automne de 5,5 NS avec 1000-pF
  Charge
• Temps de retard rapides de propagation (18 NS typiques)
• assortiment du retard 2-ns
• Lock-out symétrique de sousvoltage pour du côté haut
  et conducteur du côté bas
• Tout le standard de l'industrie empaquette disponible (SOIC-8,
  PowerPAD™ SOIC-8, 4 millimètres de × 4 millimètre SON-8
  et 4 millimètres de × 4 millimètre SON-10)
• Spécifique – du °C 40 à 140

Description pour l'UCC27211

Les conducteurs UCC27210 et UCC27211 sont basés sur des conducteurs du transistor MOSFET UCC27200 et UCC27201 populaire, mais offrent plusieurs améliorations significatives de représentation. Le courant cabreur et déroulant de production maximale a été grimpé jusqu'à la source 4-A et à l'évier 4-A, et la résistance cabreuse et déroulante ont été réduites à 0,9 Ω, tenant compte de ce fait de conduire des transistors MOSFET de pouvoir étendu avec des pertes de changement réduites au maximum pendant la transition par Miller Plateau du transistor MOSFET. La structure d'entrée peut maintenant manipuler directement – 10 volts continu, qui augmente la robustesse et permet également l'interface directe aux transformateurs de porte-commande sans utiliser des diodes de rectification. Les entrées sont également indépendant de tension d'alimentation et ont une estimation maximum de 20-V.

Le noeud de changement (goupille de HS) de l'UCC2721x peut manipuler – le maximum de 18 V qui permet au canal du côté haut d'être protégé contre des tensions négatives inhérentes a causé l'inductance parasite et la capacité égarée. Les UCC27210 (entrées Pseudo-CMOS) et UCC27211 (entrées de TTL) ont augmenté l'hystérésis laissant pour l'interface aux contrôleurs analogues ou numériques de PWM avec l'immunité de bruit augmentée.

Les conducteurs du côté bas et du côté haut de porte sont indépendamment commandés et assortis à 2 NS entre le turnon et la sortie de l'un l'autre.

Une sur-puce 120-V a évalué la diode d'amorce élimine les diodes discrètes externes. Le lock-out de sousvoltage est donné pour les conducteurs du côté haut et du côté bas fournissant le comportement symétrique de turnon et de sortie et forçant les sorties basses si la tension d'entraînement est au-dessous du seuil spécifique.

Les deux dispositifs sont offerts dans la goupille 8 SOIC (d), PowerPAD SOIC-8 (DDA), 4 paquets millimètre de × 4 le millimètre SON-8 (DRM) et SON-10 (DPR).
