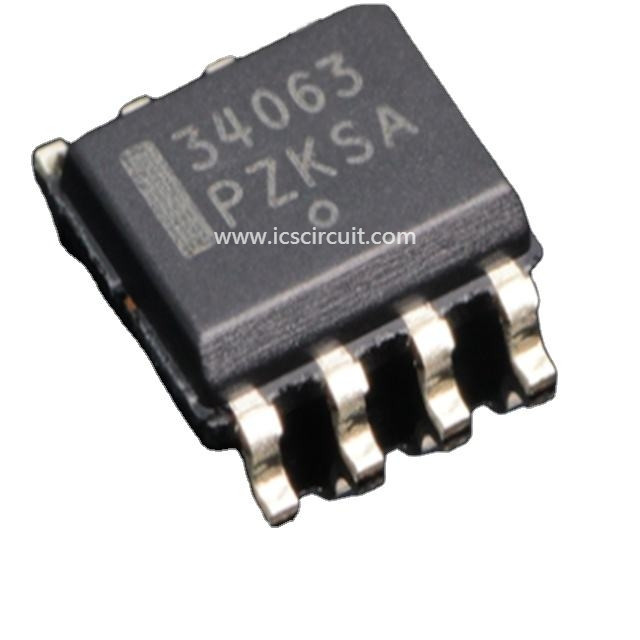

CIRCUITS DE COMMANDE DE CONVERTISSEUR DE LA PUCE MC34063ACD TR STMICROELECTRONICS DE CIRCUIT INTÉGRÉ
Détail rapide :
Circuits de commande de convertisseur de DC/DC
Description :
La série de MC34063A/E est un circuit de commande monolithique fournissant les fonctions principales pour la conversion de tension de DC/DC.
Le dispositif contient une référence à température compensée interne, comparateur, coefficient d'utilisation a commandé l'oscillateur avec un circuit actuel actif de limite, un conducteur et un commutateur de sortie à forte intensité.
La tension de sortie est les deux résistances externes traversantes réglables avec une exactitude de référence de 2 %. Utilisant un nombre minimal de composants externes la série de dispositifs de MC34063A/E est conçue pour des applications dévoltrices, survoltrices et voltageinverting.
Applications :
■Commutateur de sortie actuel au-dessus de 1,5 A
■exactitude de référence de 2 %
■Bas courant tranquille : 2,5 mA (type.)
■Opération à partir de 3 V à 40 V
■Opération de fréquence à 100 kilohertz
■Limitation actuelle active
Caractéristiques :
| Fiches techniques | MC34063xx |

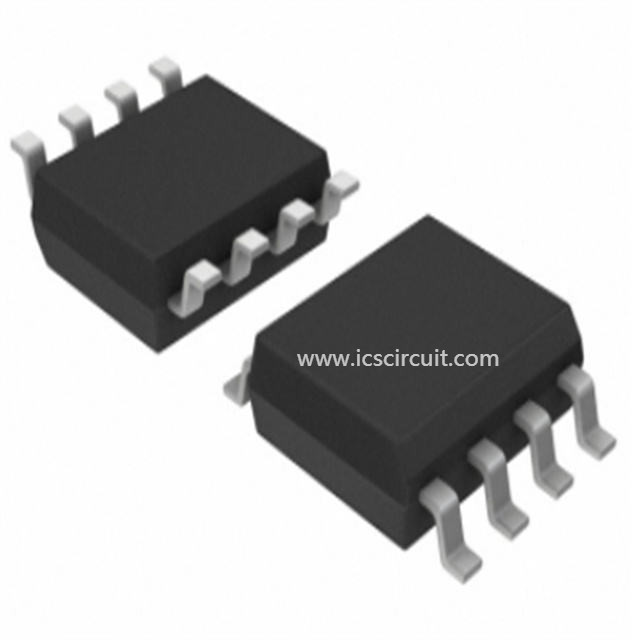

| Photos de produit | 8-SOIC |
| D'autres documents connexes | MC34063AC regardent toutes les caractéristiques |
| Modules de formation sur le produit | C.C au livre de cuisine de conversion de C.C |
| Forfait standard | 2 500 |
| Catégorie | Circuits intégrés (IC) |
| Famille | PMIC - Régulateurs de tension - régulateurs de commutation de C.C de C.C |
| Série | - |
| Emballage | Bande et bobine (TR) |
| Type | Dévolteur (mâle), survolteur (poussée), inversant |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Tension - sortie | 1,25 V | 38 V |
| Tension - entrée | 3 V | 40 V |
| Type de PWM | - |
| Fréquence - commutation | 100kHz |
| Actuel - sortie | 1.5A |
| Redresseur synchrone | Non |
| Température de fonctionnement | 0°C | 70°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 8-SOIC (0,154", largeur de 3.90mm) |
| Paquet de dispositif de fournisseur | 8-SO |
| D'autres noms | 497-7850-2 MC34063ACD-TR-ND MC34063ACDTR |
