Semi-conducteur de MIC5016BWM Micrel - double haut ou du côté bas conducteur bon marché de transistor MOSFET
Détail rapide :
Double haut ou du côté bas conducteur bon marché de transistor MOSFET
Description :
De doubles conducteurs du transistor MOSFET MIC5016 et MIC5017 sont conçus pour le contrôle de porte du N-canal, amélioration-mode, transistors MOSFET de puissance utilisés en tant que commutateurs du côté haut ou du côté bas. Le MIC5016/7 peut soutenir un résultat de sur-état indéfiniment.
Le MIC5016/7 fonctionne à partir d'un 2.75V à l'approvisionnement 30V. Dans des configurations de highside, le conducteur peut commander les transistors MOSFET qui commutent des charges de jusqu'à 30V. Dans des configurations du côté bas, avec les approvisionnements distincts, le maximum a commuté la tension est limité seulement par le transistor MOSFET.
Le MIC5016/7 a deux entrées de contrôle compatibles de TTL. Le MIC5016 noninverting tandis que le MIC5017 inverse.
Le MIC5016/7 comporte les pompes de charge interne qui peuvent soutenir des tensions de porte plus grandes que la tension d'alimentation disponible. Le conducteur est capable de la rotation sur les transistors MOSFET niveau de la logique d'un approvisionnement 2.75V ou les transistors MOSFET standard d'un approvisionnement 5V. des tensions de sortie de Porte-à-source sont intérieurement limitées approximativement à 15V.
Le MIC5016/7 est protégé contre la décharge des véhicules à moteur de charge, la batterie renversée, et les transitoires de charge inductive – de 20V. La caractéristique d'arrêt de la surtension du conducteur arrête les transistors MOSFET externes approximativement à 35V pour protéger la charge contre des excursions d'alimentation d'énergie.
Le MIC5016 est un remplacement compatible amélioré de goupille-pour-goupille dans beaucoup d'applications MIC5012. Le MIC5016/7 est disponible dans l'IMMERSION en plastique de 14 bornes et 16 pacakges de la goupille SOIC.
Applications :
• 2.75V à l'opération 30V
• courant maximum de l'approvisionnement 100µA (approvisionnement 5V)
• courant 15µA hors état typique
• Pompe de charge interne
• Entrée compatible de TTL
• Résiste à 60V passager (la décharge de charge)
• Batterie inverse protégée – à 20V
• Transitoire inductive protégée – à 20V
• Arrêt de surtension à 35V
• Protection interne de la porte 15V
• Pièces externes minimum
• Fonctionne dans des configurations du côté haut ou du côté bas
• traction- d'entrée de contrôle 1µA
• Versions inversantes et noninverting
Caractéristiques :
| Fiches techniques | MIC5016, MIC5017 |

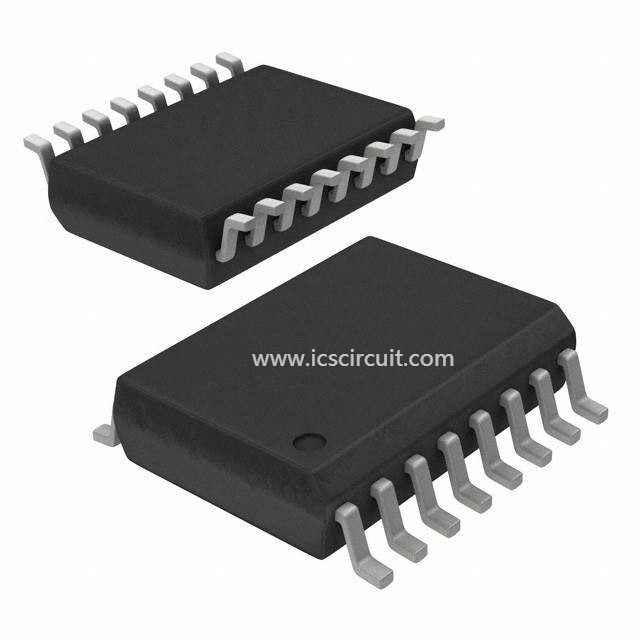

| Photos de produit | 16 SOIC |
| Forfait standard | 47 |
| Catégorie | Circuits intégrés (IC) |
| Famille | PMIC - transistor MOSFET, conducteurs de pont - inverseur externe |
| Série | - |
| Emballage | Tube |
| Configuration | Côté de ciel et terre, indépendant |
| Type d'entrée | Non-inverser |
| Temps de retard | 2.5ms |
| Actuel - crête | - |
| Nombre de configurations | 1 |
| Nombre de sorties | 2 |
| Tension latérale élevée - maximum (amorce) | - |
| Tension - approvisionnement | 2,75 V | 30 V |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 16-SOIC (0,295", largeur de 7.50mm) |
| Paquet de dispositif de fournisseur | 16-SOIC |
