TPS62007DG - CONVERTISSEUR DÉVOLTEUR DE LA PUISSANCE FAIBLE DC-DC DU TEXAS INSTRUMENT-HIGH-EFFICIENCY

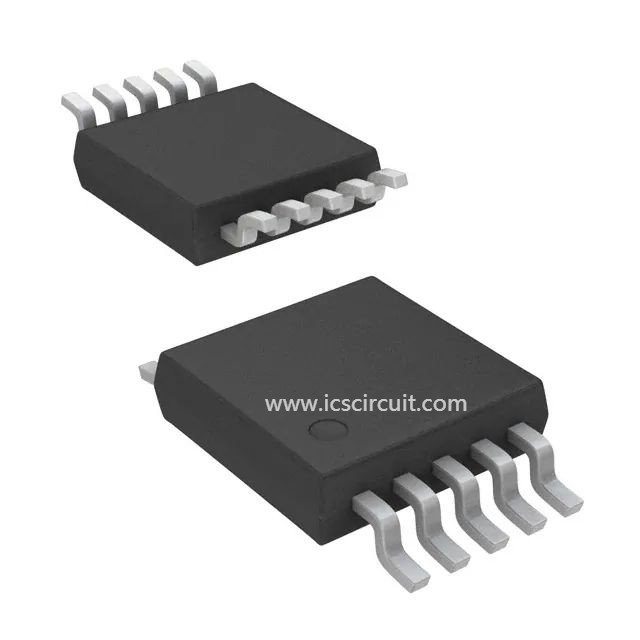

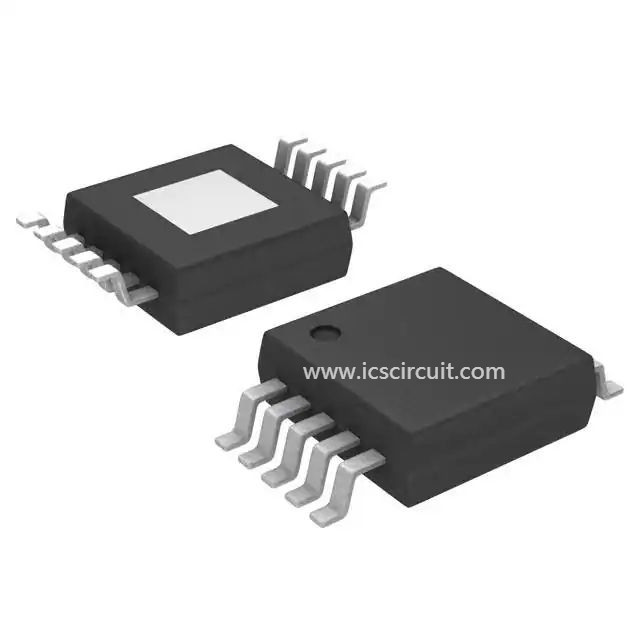

| Photos de produit : | 10-MSOP | Tension - entrée : | 2 V | 5,5 V |
|---|---|---|---|
| Actuel - sortie : | 600mA | Montage du type : | Moun extérieur |
| Type : | Dévolteur (mâle) | Tension - sortie : | 3.3V |
| Lumière élevée : |
circuit de conducteur mené par puissance,conducteur mené IC de matrice |
||
Détail rapide :
CONVERTISSEUR DÉVOLTEUR À HAUTE EFFICACITÉ DE LA PUISSANCE FAIBLE DC-DC
Description :
Les dispositifs de TPS6200x sont une famille des convertisseurs C.C-C.C dévolteurs synchrones à faible bruit qui approprié idéalement aux systèmes actionnés d'une 1 batterie de Li-ion de cellules ou à partir des 2 - 3 à la cellule NiCd, NiMH, ou accumulateur alcalin. Le TPS6200x fonctionne en général vers le bas à une tension d'entrée de 1,8 V, avec une tension d'entrée minimum spécifique de 2 V.
Applications :
Convertisseur dévolteur synchrone à haute efficacité avec l'efficacité plus considérablement que de 95%
Chaîne fonctionnante de tension d'entrée de 2 V à de 5,5 V
Chaîne réglable de tension de sortie de 0,8 V à VI
Options fixes de tension de sortie disponibles dans 0,9 V, 1 V, 1,2 V, 1,5 V, 1,8 V, 1,9 V, 2,5 V, et 3,3 V
Synchronizable au signal d'horloge externe jusqu'à 1 mégahertz
Courant de sortie jusqu'à de 600 mA
Limite actuelle Pin-programmable
Rendement élevé sur une chaîne actuelle de charge large en mode d'économie d'énergie
Coefficient d'utilisation maximum de 100% pour le plus bas abandon scolaire
Commutateur à faible bruit d'Antiringing d'opération et mode d'opération de PFM/PWM
Softstart interne
actuel 50-µA tranquille (TYPE)
Disponible dans le paquet d'ensemble de 10-Pin Microsmall (MSOP)
Module d'évaluation disponible
Disponible dans un Ultra-petit, paquet de 12-Pin NanoStar (Puce-échelle de gaufrette)
Caractéristiques :
| Fiches techniques | TPS62000-08 |
| Photos de produit | 10-MSOP |
| Conception/spécifications de PCN | SOT23, fil 28/Jun/2013 de Cu de VSSOP |
| Forfait standard | 80 |
| Catégorie | Circuits intégrés (IC) |
| Famille | PMIC - Régulateurs de tension - régulateurs de commutation de C.C de C.C |
| Série | - |
| Emballage | Tube |
| Type | Dévolteur (mâle) |
| Type de sortie | Fixe |
| Nombre de sorties | 1 |
| Tension - sortie | 3.3V |
| Tension - entrée | 2 V | 5,5 V |
| Type de PWM | Mode actuel |
| Fréquence - commutation | 500kHz | 1MHz |
| Actuel - sortie | 600mA |
| Redresseur synchrone | Oui |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 10-TFSOP, 10-MSOP (0,118", largeur de 3.00mm) |
| Paquet de dispositif de fournisseur | 10-MSOP |
| Page de catalogue | 892 (PDF CN081) |
| Pour l'usage avec | 296-20619-ND - MOD D'EVAL POUR TPS62007 |
| D'autres noms | 296-12517-5 |
