Circuits du TI TPS3705-33DR Integrated Microprocessor Supervisory

Détail rapide :

CIRCUITS DE SURVEILLANCE DE PROCESSEUR AVEC DE PANNE DE COURANT

Description :

Les TPS3705, la famille TPS3707 des surveillants d'approvisionnement-tension de microprocesseur fournissent l'initialisation de circuit et la surveillance de synchronisation, principalement pour DSP et systèmes basés sur processeur.

Pendant puissance-sur, la REMISE est affirmée quand la tension d'alimentation VDD devient plus haut que 1,1 V. Thereafter, le surveillant de tension d'alimentation surveille VDD et garde actif REMIS À ZÉRO tant que VDD reste au-dessous de la tension VIT+ de seuil. Une minuterie interne retarde le retour de la sortie à l'état inactif (haut) pour assurer la remise de système appropriée. Le temps de retard, Mme du tdtyp= 200, débuts après VDDhas levé au-dessus de la tension VIT+ de seuil. Quand les baisses de tension d'alimentation au-dessous de la tension VIT- de seuil, la sortie devient active (le bas) encore. Aucun composant externe n'est exigé. Tous les dispositifs de cette famille ont une tension VIT- de seuil de fixe-sens réglée par un diviseur de tension interne.

Les dispositifs de TPS3705-xx et de TPS3707-xx incorporent une entrée remise à zéro manuelle, M. Un de bas niveau à M. causes A REMIS À ZÉRO pour devenir actif.

Les familles de TPS370x-xx intègrent un comparateur de panne de courant qui peut être employé pour la détection de bas-batterie, avertissement de panne de courant, ou pour surveiller une alimentation d'énergie autre que l'alimentation réseau.

Les dispositifs de TPS3705-xx ont une horloge de surveillance qui est périodiquement déclenchée par une transition positive ou négative à WDI. Quand le système surveillé ne redéclenche pas le circuit de chien de garde dans l'intervalle de temporisation, TTT () = 1,6 s, WDO devient actif. Cet événement réinitialise également l'horloge de surveillance. Laissant WDI a déconnecté des débronchements le chien de garde.

Les dispositifs de TPS3707-xx n'ont pas la fonction de chien de garde, mais incluent une REMISE de haut niveau de sortie.

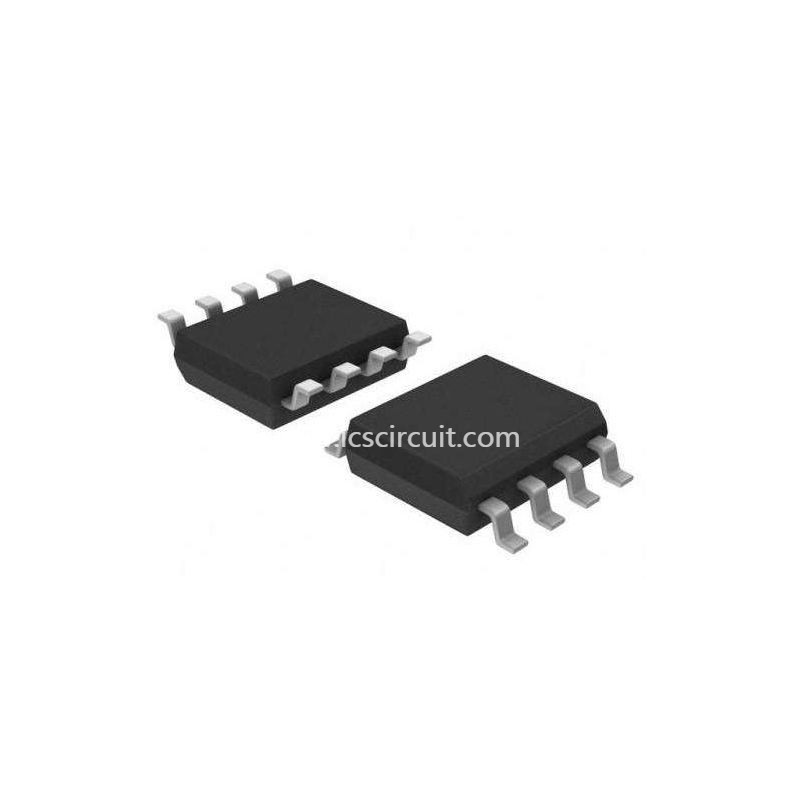

Le spectre de produit est conçu pour des tensions d'alimentation de 2,5 V, de 3 V, de 3,3 V, et de 5 V. Les circuits sont disponibles en l'un ou l'autre 8 de goupille MSOP ou paquets standard de SOIC. Les TPS3705, les dispositifs TPS3707 sont caractérisés pour l'opération sur une température ambiante – de 40°C à 85°C.

Applications :

Puissance-sur le générateur remis à zéro avec le temps de retard fixe de 200 Mme, pas externe

Condensateur requis

Moniteur de tension d'alimentation de précision 2,5 V, 3 V, 3,3 V, et 5 V

Pin-Pour-Pin compatible avec le MAX705 par les séries MAX708

Horloge de surveillance intégrée (TPS3705 seuls)

Moniteur de tension pour l'avertissement de panne de courant ou de Bas-batterie

Courant maximum d'approvisionnement du µA 50

Paquets MSOP-8 et SO-8

Température ambiante… – 40°C à 85°C

Caractéristiques :
