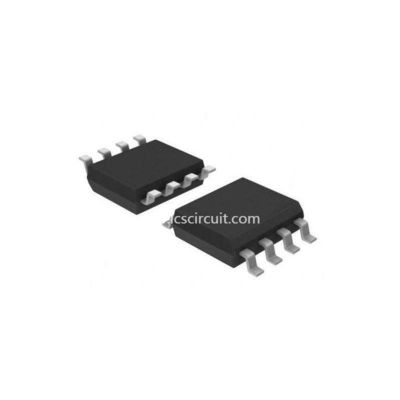

La distribution d'énergie limitée actuelle d'IC TPS2068DGNR commute ROHS

Détail rapide :

CURRENT-LIMITED, POWER-DISTRIBUTION COMMUTE

Description :

Les commutateurs de puissance-distribution de TPS206x sont prévus pour des applications où des charges et les courts-circuits capacitifs lourds sont susceptibles d'être produits. Ce dispositif incorpore 70 commutateurs électriques de transistor MOSFET de N-canal de mΩ pour les systèmes de puissance-distribution qui exigent les commutateurs électriques simples ou doubles dans un paquet simple. Chaque commutateur est commandé par une logique permettent l'entrée. La commande de porte est fournie par une pompe de charge interne conçue pour commander les temps de montée de puissance-commutateur et des temps de chute de réduire au minimum des pointes de courant pendant la commutation. La pompe de charge n'exige aucun composant externe et permet l'opération des approvisionnements aussi bas que 2,7 V.

Quand la charge de sortie dépasse le seuil d'actuel-limite ou un short est présent, le dispositif limite le courant de sortie à un niveau sûr par le changement dans un mode constant-actuel, tirant le bas de sortie de logique de surintensité (OCx).

Quand les surcharges et les courts-circuits lourds continus augmentent la dissipation de puissance dans le commutateur, faisant monter la température de jonction, un circuit de protection thermique a coupé le commutateur pour empêcher des dommages. La récupération d'un arrêt thermique est automatique une fois que le dispositif s'est refroidi suffisamment. Les circuits internes s'assurent que le commutateur demeure jusqu'à ce que la tension d'entrée valide soit présente. La limite actuelle est en général 2,1 A.

Applications :

• transistor MOSFET du côté haut de 70 mΩ

• courant 1.5-A continu

• Protection de courant ascendant et de court-circuit

• Limite actuelle précise (1,6 une minute, 2,6 A maximum)

• Plage de fonctionnement : 2,7 V à 5,5 V

• 0,6 temps de montée typiques de Mme

• Lock-out de sousvoltage

• Rapport de défaut de Deglitched (OC)

• Aucun problème d'OC pendant la mise sous tension

• courant maximum de l'approvisionnement 1-µA de réserve

• Blocage actuel inverse

• Température ambiante TPS2060/64 : 0°C à 70°C

• Température ambiante TPS2068/69 : - 40°C à 85°C

• Protection d'ESD

• L'UL a énuméré – no. E169910 de dossier
