MC33063AQDRQ1 - TEXAS INSTRUMENTS - 1.5-A RÉGULATEUR de COMMUTATION de la CRÊTE BOOST/BUCK/INVERTING
| Lumière élevée : |
conducteur mené IC de matrice,conducteur mené en différé IC |
||
|---|---|---|---|
Détail rapide :
1.5-A RÉGULATEUR de COMMUTATION de la CRÊTE BOOST/BUCK/INVERTING
Description :
Le MC33063A est IC facile à utiliser contenant tous les circuits primaires requis pour construire les convertisseurs C.C-C.C simples. Le dispositif se compose principalement d'une référence à température compensée interne, d'un comparateur, d'un oscillateur, d'un contrôleur de PWM avec la limitation actuelle active, d'un conducteur, et d'un commutateur de sortie à forte intensité. Ainsi, le dispositif exige des composants externes minimaux de construire des convertisseurs la poussée, le mâle, et en inversant des topologies.
Le MC33063A est caractérisé pour l'opération – de 40°C à 125°C.
Applications :
• Qualifié pour des applications des véhicules à moteur
• Grand choix de tension d'entrée… 3 V à 40 V
• Courant à haute production… jusqu'à 1,5 A de commutateur
• Tension réglable de sortie
• Fréquence d'oscillateur… jusqu'à 100 kilohertz
• Référence interne… 2% de précision
• Limitation actuelle de court-circuit
• Bas courant de réserve
Caractéristiques :
| Fiches techniques | MC33063A-Q1 |
| Photos de produit | 8-SOIC |
| Forfait standard | 2 500 |
| Catégorie | Circuits intégrés (IC) |
| Famille | PMIC - Régulateurs de tension - régulateurs de commutation de C.C de C.C |
| Série | - |

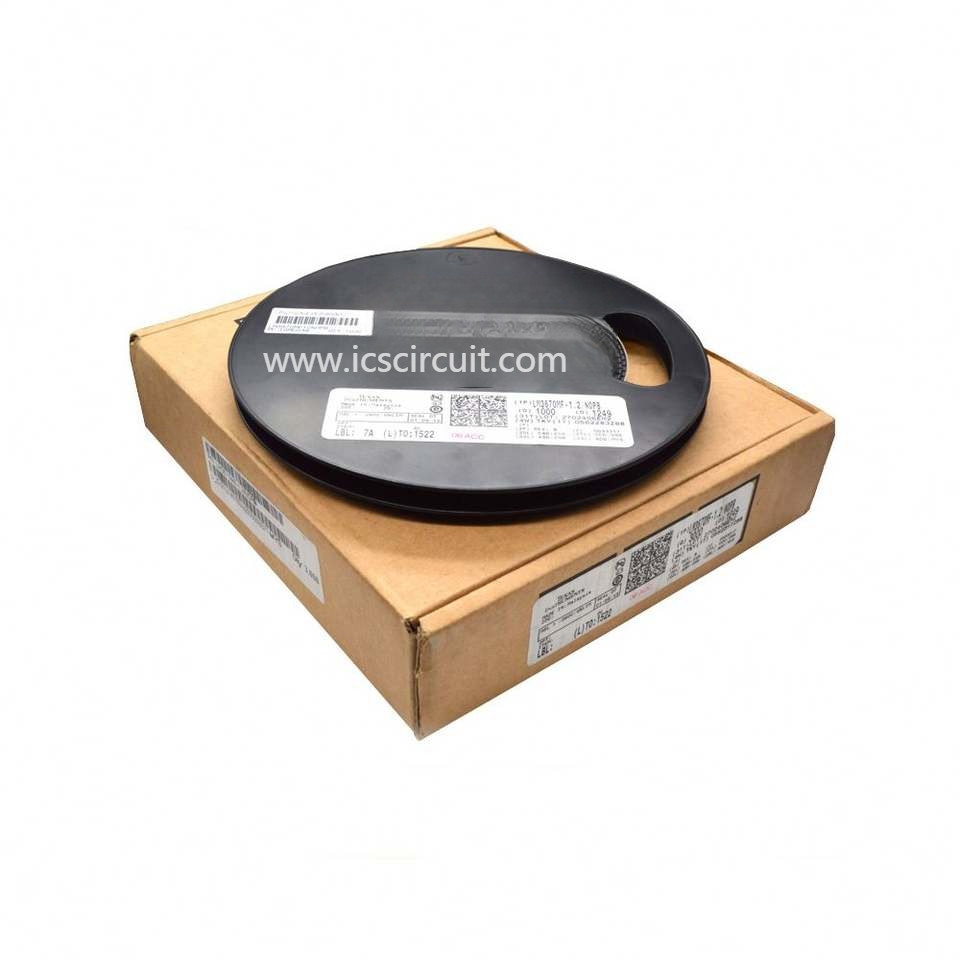

| Emballage | Bande et bobine (TR) |
| Type | Dévolteur (mâle), survolteur (poussée), inversant |
| Type de sortie | Réglable |
| Nombre de sorties | 1 |
| Tension - sortie | 1,25 V | 40 V |
| Tension - entrée | 3 V | 40 V |
| Type de PWM | - |
| Fréquence - commutation | 100kHz |
| Actuel - sortie | 1.5A |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C | 125°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 8-SOIC (0,154", largeur de 3.90mm) |
| Paquet de dispositif de fournisseur | 8-SOIC |
| Page de catalogue | 888 (PDF CN081) |
| D'autres noms | 296-18690-2 |
