LM4050AIM3-2.5 - TEXAS INSTRUMENTS - RÉFÉRENCE DE TENSION DE SHUNT DE MICROPUISSANCE DE PRÉCISION
| Lumière élevée : | circuit de conducteur mené par puissance,conducteur mené IC de matrice | ||
|---|---|---|---|
Détail rapide :
Référence de tension de shunt de micropuissance de précision
Description :
L'idéal pour des applications critiques de l'espace, la référence de tension de précision LM4050 est disponible dans (3 millimètres x1.3 millimètre) le paquet subminiature du surface-bâti SOT-23. La conception de LM4050 élimine le besoin de condensateur stabilisant externe tout en assurant la stabilité avec n'importe quelle charge capacitive, de ce fait rendant le LM4050 facile à utiliser. Promouvez réduire l'effort de conception est la disponibilité de plusieurs tensions claque inverses fixes : 2.048V, 2.500V, 4.096V, 5.000V, 8.192V, et 10.000V. Les augmentations actuelles minimum d'opération du µA 60 pour le LM4050-2.0 au µA 100 pour le LM4050-10.0. Toutes les versions ont un courant maximum de fonctionnement de 15 mA.
Le LM4050 utilise l'équilibre inverse de tension claque de fusible et de zener-zap pendant la sorte de gaufrette pour s'assurer que les pièces principales ont une exactitude de meilleur que ±0.1% (catégorie d'A) à 25˚C.
Correction de courbure de dérive de la température de référence de Bandgap et basse impédance dynamique assurer l'exactitude inverse stable de tension claque au-dessus d'un large éventail de températures de fonctionnement et de courants.
Toutes les catégories et options de tension du LM4050 sont disponibles dans une température ambiante industrielle (−40˚C et +85˚C) et une température ambiante prolongée (−40˚C et +125˚C).
Applications :
petits paquets de n : SOT-23
aucun condensateur de sortie de n n'a exigé
n tolère les charges capacitives
n a fixé des tensions claque inverses de 2.048V, 2.500V,
4.096V, 5.000V, 8.192V, et 10.000V
Caractéristiques :
| Fiches techniques | LM4050 |

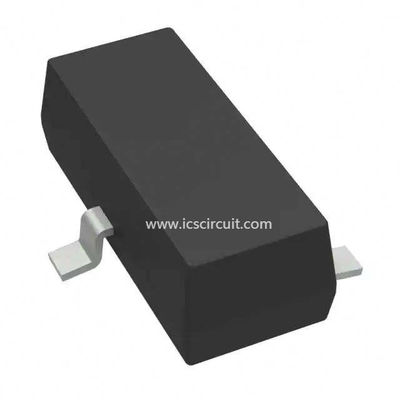

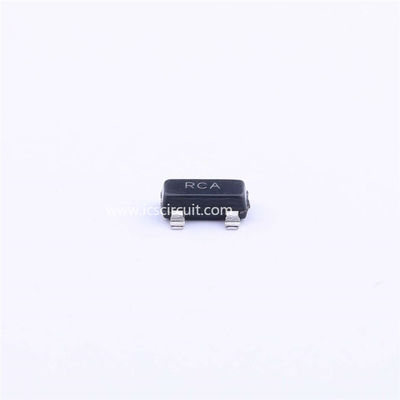

| Photos de produit | SOT-23 |
| Modules de formation sur le produit | Sélection des références de tension |
| Conception/spécifications de PCN | Lien 14/May/2013 de fil de Cu |
| Forfait standard | 1 |
| Catégorie | Circuits intégrés (IC) |
| Famille | PMIC - Référence de tension |
| Série | - |
| Emballage | Coupez la bande (les CT) |
| Type de référence | Shunt, précision |
| Tension - sortie | 2.5V |
| Tolérance | ±0.1% |
| Coefficient de température | 50ppm/°C |
| Tension - entrée | - |
| Nombre de canaux | 1 |
| Actuel - cathode | 60µA |
| Actuel - tranquille | - |
| Actuel - sortie | 15mA |
| Température de fonctionnement | -40°C | 85°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | TO-236-3, SC-59, SOT-23-3 |
| Paquet de dispositif de fournisseur | SOT-23-3 |
| D'autres noms | LM4050AIM3-2.5CT |
