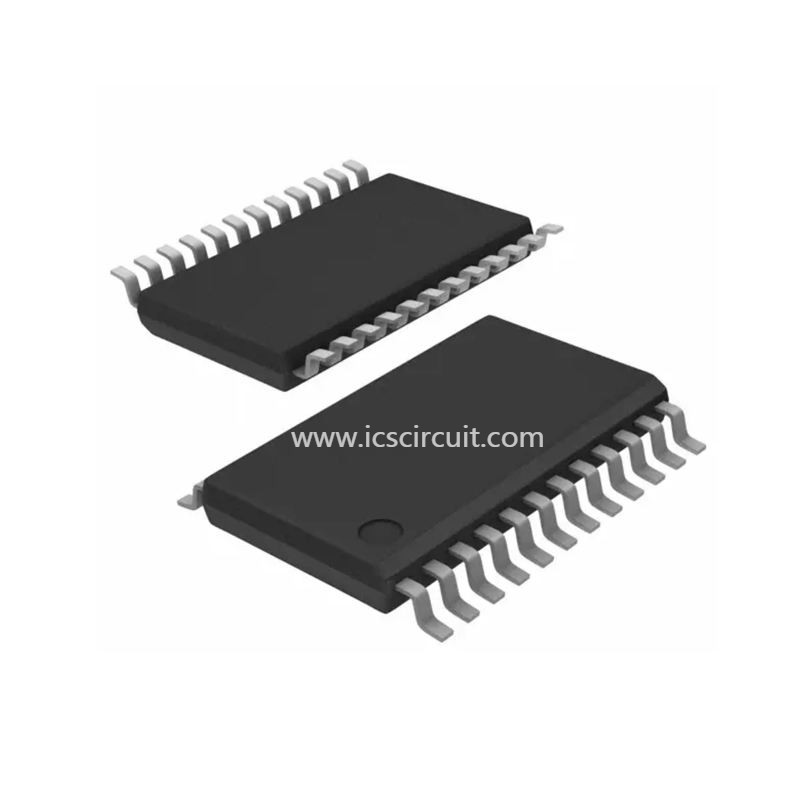

LM2717MT/NOPB - SEMI-CONDUCTEUR NATIONAL - DOUBLE CONVERTISSEUR DÉVOLTEUR DE DC/DC
| Lumière élevée : | conducteur mené IC de matrice,conducteur mené en différé IC | ||
|---|---|---|---|
Détail rapide :
Double convertisseur dévolteur de DC/DC
Description :
Le LM2717 se compose de deux convertisseurs (dévolteurs) de mâle de PWM DC/DC. Le premier convertisseur est utilisé pour produire d'une tension fixe de sortie de 3.3V. Le deuxième convertisseur est utilisé pour produire d'une tension réglable de sortie. Les deux convertisseurs comportent de bas commutateurs internes de RDSON (0.16Ω) pour l'efficacité maximum. La fréquence de fonctionnement peut être ajustée n'importe où entre 300kHz et 600kHz permettant l'utilisation de petits composants externes. Les goupilles externes de doux-commencement pour chacune permet à l'utilisateur de concevoir en fonction les temps de doux-commencement une application spécifique.
Chaque convertisseur peut également être arrêté indépendamment avec sa propre goupille d'arrêt. Le LM2717 est disponible dans un paquet de l'avance TSSOP du profil bas 24 assurant à un profil bas la solution globale.
Applications :
n a fixé le convertisseur de mâle de la sortie 3.3V avec un 2.2A, 0.16Ω, commutateur interne
convertisseur réglable de mâle de n avec un 3.2A, 0.16Ω, commutateur interne
gamme de tension d'entrée fonctionnante de n de 4V à 20V
n a entré la protection de sousvoltage
n 300kHz à la fréquence réglable d'opération de la goupille 600kHz
n au-dessus de la protection de la température
petit 24-Lead TSSOP paquet de n
Caractéristiques :
| Fiches techniques | LM2717 |
| Photos de produit | 24-TSSOP, SOT355-1 |
| Ressources de conception | Créez votre conception de puissance maintenant avec le concepteur du WEBENCH® du TI |
| Forfait standard | 61 |
| Catégorie | Circuits intégrés (IC) |
| Famille | PMIC - Régulateurs de tension - régulateurs de commutation de C.C de C.C |
| Série | - |
| Emballage | Tube |
| Type | Dévolteur (mâle) |
| Type de sortie | Réglable |
| Nombre de sorties | 2 |
| Tension - sortie | Ajustement à 1.258V |
| Tension - entrée | 4 V | 20 V |
| Type de PWM | Mode actuel |
| Fréquence - commutation | 300kHz | 600kHz |
| Actuel - sortie | 2.2A, 3.2A |
| Redresseur synchrone | Non |
| Température de fonctionnement | -40°C | 125°C |
| Montage du type | Bâti extérieur |
| Paquet/cas | 24-TSSOP (0,173", largeur de 4.40mm) |
| Paquet de dispositif de fournisseur | 24-TSSOP |
| Page de catalogue | 1013 (PDF CN081) |
| Pour l'usage avec | LM2717MT-ADJEV-ND - ÉVALUATION LM2717MT-ADJ DE CONSEIL |
| D'autres noms | *LM2717MT/NOPB *LM2717MTNOPB LM2717MTNOPB LM2717MTNOPB-ND |
