LM3478MM - SEMI-CONDUCTEUR NATIONAL - CONTRÔLEUR DE N-CANAL DU RENDEMENT ÉLEVÉ LOW-SIDE POUR LE RÉGULATEUR DE COMMUTATION
| Lumière élevée : |
circuit de conducteur mené par puissance,conducteur mené en différé IC |
||
|---|---|---|---|
Détail rapide :
Contrôleur du côté bas de N-canal de rendement élevé pour le régulateur de commutation
Description :
Le LM3478 est un régulateur de commutation du côté bas souple de N-FET
contrôleur. Il convient pour l'usage dans l'exigence de topologies
bas FET de côté, tel que la poussée, le retour rapide, le SEPIC, etc. D'ailleurs,
le LM3478 peut être actionné à la commutation extrêmement élevée
fréquence afin de réduire la taille globale de solution.
la fréquence de changement de LM3478 peut être ajustée sur n'importe quelle valeur
entre 100kHz et 1MHz à l'aide d'une résistance externe simple.
Le contrôle actuel de mode fournit la largeur de bande supérieure et
réponse passagère, sans compter que la limitation actuelle de cycle-par-cycle.
Le courant de sortie peut être programmé avec un externe simple
résistance.
Le LM3478 a construit dans les caractéristiques telles que l'arrêt thermique,
protection de court-circuit, au-dessus de la protection de tension, de la puissance etc.
le mode économisant d'arrêt ramène tout le approvisionnement actuel à
5μA et permet l'ordonnancement d'alimentation d'énergie. Doux-commencement interne
limites l'irruption actuelle au démarrage.
Applications :
- Systèmes répartis d'alimentation
- Chargeurs de batterie
- Alimentations d'énergie en différé
- Alimentations d'énergie de télécom
- Systèmes d'alimentation des véhicules à moteur
Caractéristiques :
| Fiches techniques | LM3478 |

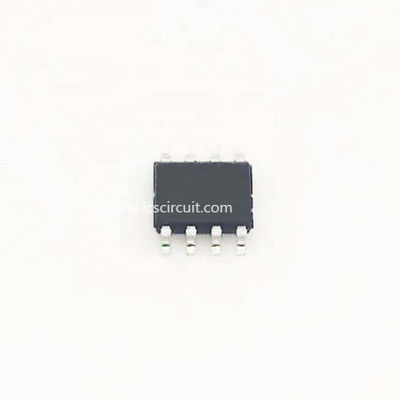

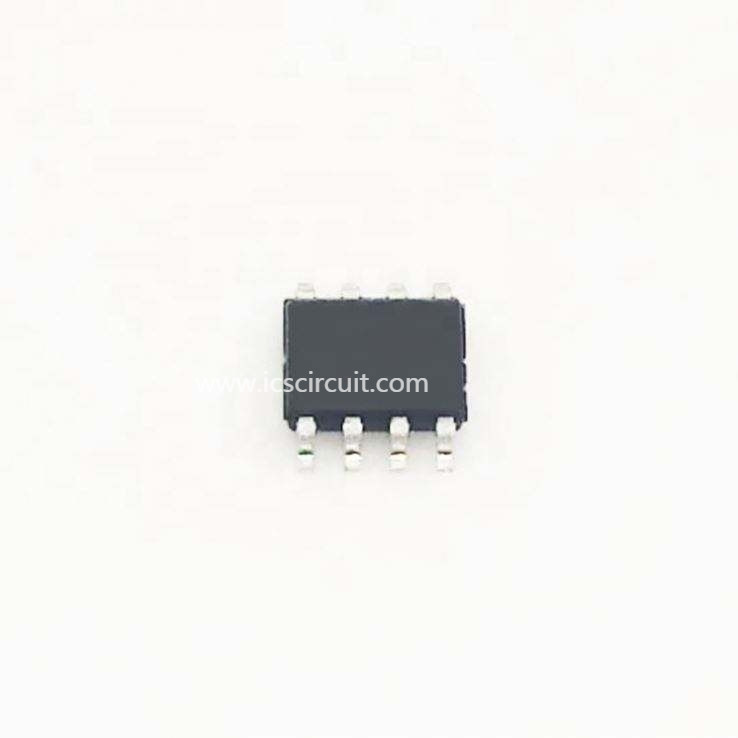

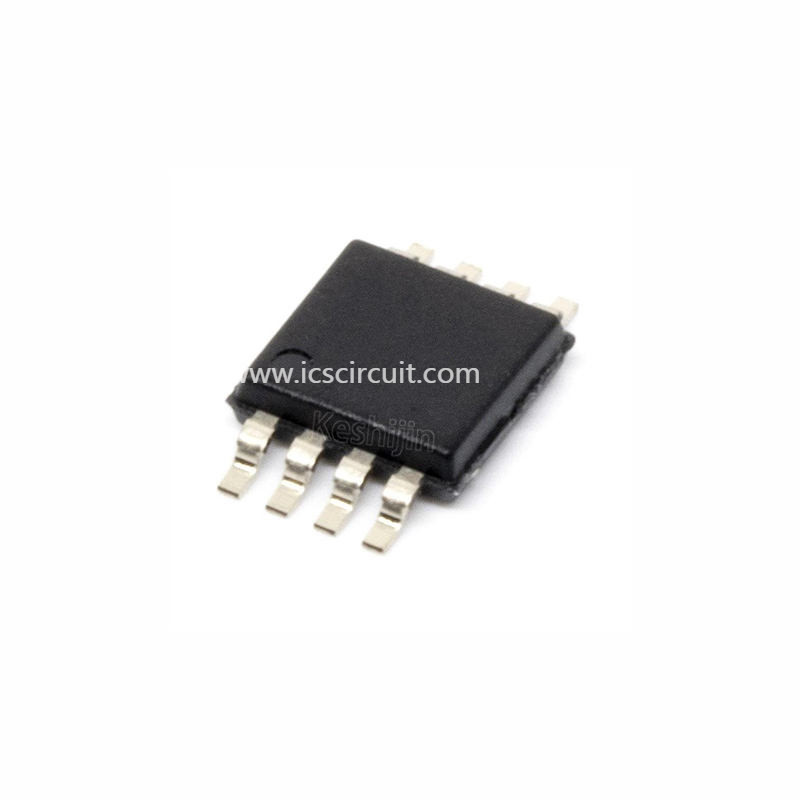

| Photos de produit | 8-MSOP |
| Ressources de conception | Créez votre conception de puissance maintenant avec le concepteur du WEBENCH® du TI |
| Forfait standard | 1 |
| Catégorie | Circuits intégrés (IC) |
| Famille | PMIC - Régulateurs de tension - contrôleurs de commutation de C.C de C.C |
| Série | - |
| Emballage | Digi-Reel® |
| Type de PWM | Mode actuel |
| Nombre de sorties | 1 |
| Fréquence - maximum | 1MHz |
| Coefficient d'utilisation | 100% |
| Tension - approvisionnement | 2,97 V | 40 V |
| Mâle | Non |
| Poussée | Oui |
| Retour rapide | Oui |
| Inverser | Non |
| Doubleur | Non |
| Diviseur | Non |
| Cuk | Non |
| D'isolement | Non |
| Température de fonctionnement | -40°C | 125°C |
| Paquet/cas | 8-TSSOP, 8-MSOP (0,118", largeur de 3.00mm) |
| Pour l'usage avec | LM3478EVAL/NOPB-ND - PANNEAU D'EVAL POUR LM3478 LM3478EVAL-ND - ÉVALUATION LM3478 DE CONSEIL |
| D'autres noms | LM3478MM/NOPBDKR |
