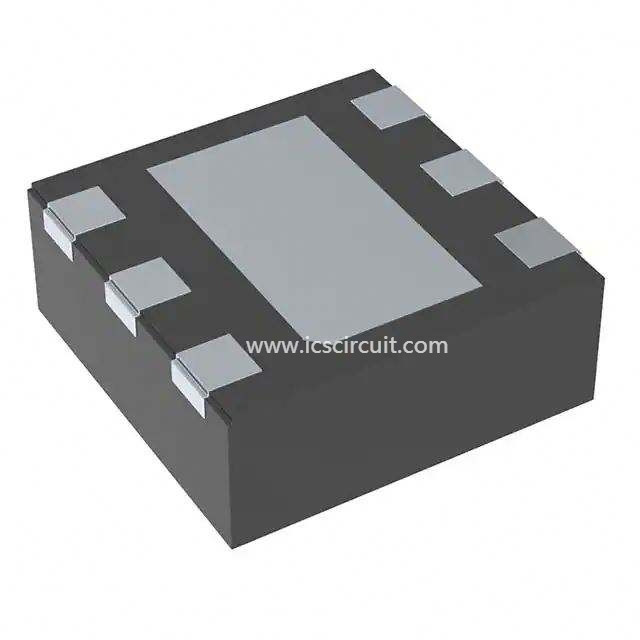

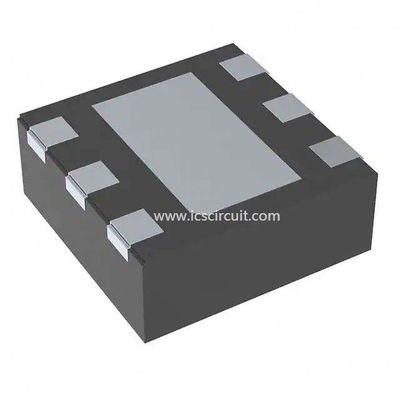

Limitation actuelle réglable de TI de TPS2552DRVT-1 150w Chip Integrated Circuit IC

Caractéristiques pour le TPS2552-1

• Jusqu'au courant de la charge 1.5-A maximum
• Exactitude d'Actuel-limite de ±6% à 1,7 A (typiques)
• Répond à des exigences Actuel-limiteuses d'USB
• Vers l'arrière compatible avec TPS2550 et TPS2551
• Limite actuelle réglable : 75 mA à 1700 mA (de typique)
• Versions Constant-actuelles (TPS255x) et du verrou- (TPS255x-1)
• Réponse rapide de surintensité - 2 µs (typiques)
• transistor MOSFET 85-mΩ du côté haut (paquet de DBV)
• Protection inverse de tension d'entrée-sortie
• Plage de fonctionnement : 2,5 V à 6,5 V
• Début doux intégré
• protection de 15-kV ESD par CEI 61000-4-2 (avec la capacité externe)
• L'UL a énuméré – no. E169910 de dossier et NEMKO IEC60950-1-am1 ed2.0

Description pour le TPS2552-1

Les commutateurs de la puissance-distribution TPS255x et TPS255x-1 sont prévus pour des applications où la limitation de courant de précision est exigée ou des charges et les courts-circuits capacitifs lourds sont produits et fournir jusqu'à 1,5 A du courant continu de charge. Ces dispositifs offrent un seuil programmable d'actuel-limite entre 75 mA et 1,7 A (typique) par une résistance externe. l'exactitude d'Actuel-limite aussi serrée que ±6% peut être réalisée aux arrangements plus élevés d'actuel-limite. La hausse de puissance-commutateur et les temps de chute sont commandés de réduire au minimum des pointes de courant pendant le turnon et la sortie.

Les dispositifs de TPS255x limitent le courant de sortie à un niveau sûr à l'aide d'un mode constant-actuel quand la charge de sortie dépasse le seuil d'actuel-limite. Les dispositifs TPS255x-1 fournissent la fonctionnalité de disjoncteur par le verrouillage outre du commutateur électrique pendant les situations de surintensité ou d'inverse-tension. Un comparateur interne d'inverse-tension désactive le puissance-commutateur quand la tension de sortie est plus haute conduit que l'entrée pour protéger des dispositifs du côté d'entrée du commutateur. La sortie de DÉFAUT affirme le bas pendant les états de surintensité et d'inverse-tension.
