circuit intégré d'IC Bipolar E-L6219DS013TR de conducteur du moteur pas à pas 750ma

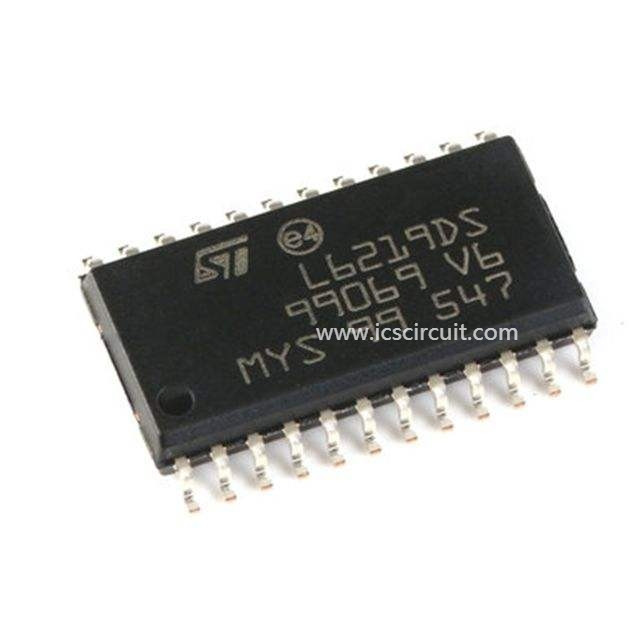

Puce bipolaire de pas d'IC de conducteur de moteur de L6219DS013TR en paquet SOIC24

Caractéristiques
Capable conduire les deux enroulements de moteur pas à pas bipolaire
Courant de sortie jusqu'à 750 mA chaque enroulement
Grand choix de tension : 10 V à 46 V
Moitié-étape, plein-étape et mode microstepping
Diodes intégrées de protection
Contrôle actuel interne de PWM
Basse tension de saturation de sortie
Conçu pour la tension d'alimentation non stabilisée de moteur
Arrêt thermique interne

Description
Le L6219 est les circuits intégrés monolithiques bipolaires prévus pour commander et conduire chacun des deux enroulement d'un moteur pas à pas bipolaire ou commande bidirectionnel deux moteurs de C.C. Les L6219 avec quelques composants externes forment un contrôle complet et un circuit d'entraînement pour LS-TTL ou système contrôlé par microprocesseur de moteur pas à pas. L'étape de puissance est un double plein pont capable de soutenir 46V et d'inclure quatre diodes pour le recyclage actuel.
Une protection croisée de conduction est assurée pour éviter la conduction croisée simultanée pendant le changement de la direction actuelle. Une impulsion-largeur-modulation interne (PWM) commande le courant de sortie à 750 mA avec le démarrage maximal actuel jusqu'à 1 A. l'éventail que de contrôle actuel de 750 mA (chaque pont) est autorisé au moyen de deux entrées de logique et d'une référence externe de tension. Une entrée de phase à chaque pont détermine la direction actuelle de charge. Des circuits de protection thermique désactivent les sorties si la température de puce dépasse des limites de fonctionnement sûres.

Fabricant	STMicroelectronics
Série	-

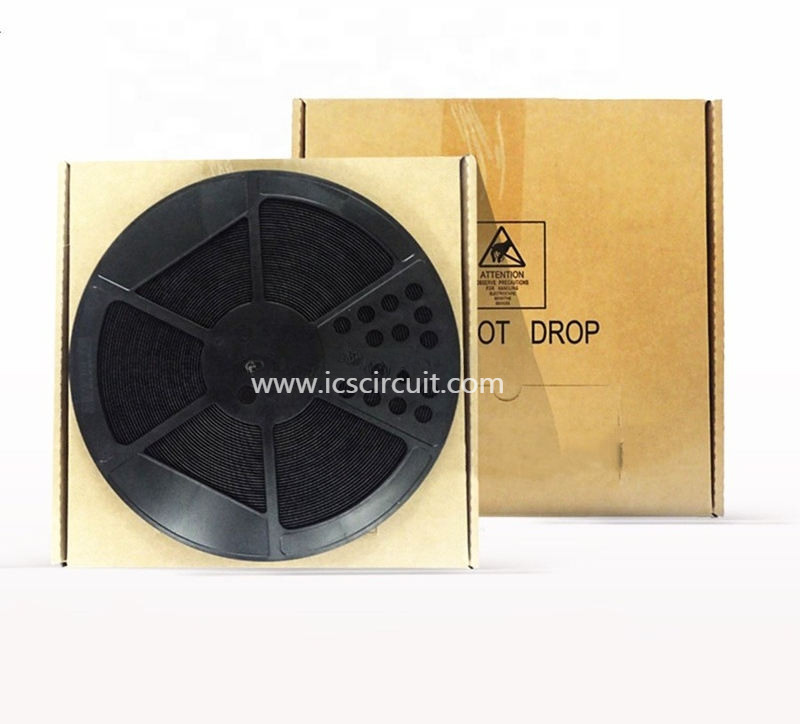

Emballage	Bande et bobine (TR)
Statut de partie	Actif
Type de moteur - de pas	Bipolaire
Type de moteur - C.A., C.C	C.C balayé
Fonction	Conducteur - étape entièrement intégré, de contrôle et de puissance
Configuration de sortie	Demi pont (4)
Interface	Parallèle
Technologie	-
Résolution d'étape	1, 1/2
Applications	Usage universel
Actuel - sortie	750mA
Tension - approvisionnement	4,75 V | 5,25 V
Tension - charge	10 V | 46 V
Température de fonctionnement	-20°C | 150°C (TJ)
Montage du type	Bâti extérieur
Paquet/cas	24-SOIC (0,295", largeur de 7.50mm)
Paquet de dispositif de fournisseur	24-SO
