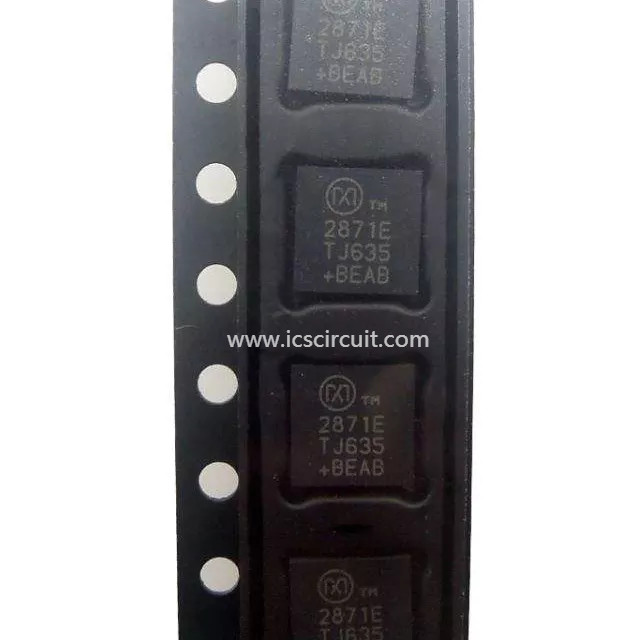

Pll a basé le synthétiseur IC Chip MAX 2871ETJ+ de fréquence avec Vcos intégré

Le bas de MAX2871ETJ+ a normalisé le bruit Inband de phase du SYNTHÉTISEUR IC de -230dBc/Hz

Description générale

Le MAX2871 est une boucle à verrouillage déphasé ultra-à large bande (PLL) avec les oscillateurs intégrés de contrôle de tension (VCOs) capables du fonctionnement dans le nombre entier-n et les modes partiels-n. Une fois combiné avec un oscillateur de référence externe et un filtre de boucle, le MAX2871 est un synthétiseur performant de fréquence capable de synthétiser des fréquences de 23.5MHz à 6.0GHz tout en maintenant le bruit supérieur de phase et la fausse représentation. La plage de fréquence de la taille ultra est réalisée avec l'aide de VCOs intégré multiple couvrant 3000MHz à 6000MHz, et de diviseurs de sortie s'étendant de 1 à 128. Le dispositif fournit également les doubles conducteurs de sortie différentielle, qui peuvent être indépendamment programmés livrer -1dBm au différentiel de +8dBm de puissance de sortie. Les deux sorties peuvent être assourdies par le logiciel ou le contrôle de matériel. Le MAX2871 est commandé par un interface série à 3 fils et est compatible avec la logique de la commande 1.8V. Le dispositif est disponible dans paquet de la goupille des TQFN sans plomb, RoHS-conforme, 5mm x 5mm, 32, et fonctionne au-dessus d'un -40°C prolongé à la température ambiante de +85°C. Le MAX2871 a une caractéristique améliorée réglée et améliorer le bruit global de phase et est entièrement goupille et compatible au plan logiciel avec le MAX2870.

Fabricant	Maxim Integrated
Série	-
Emballage	Tube
Statut de partie	Actif
Fonction	Partiel, synthétiseur VCO de nombre entier-n
Fréquence	23.5MHz | 6GHz
Type de rf	Usage universel
Attributs secondaires	-
Paquet/cas	32-WFQFN a exposé la protection
Paquet de dispositif de fournisseur	32-TQFN (5x5)
