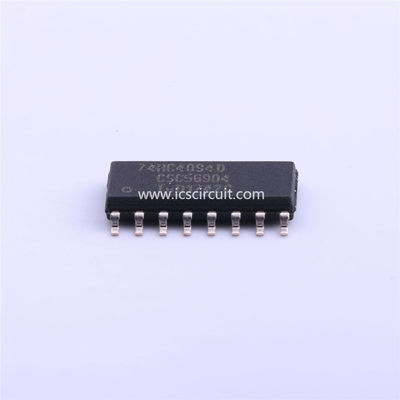

Le registre IC d'autobus d'étape d'IC Chip 8 de contrôleur de CMOS ébrèchent 74HC4094D 653

74HC4094D, 653 puce d'IC de registre d'autobus de décalage-et-magasin de 8 étapes

DESCRIPTION GÉNÉRALE

Les 74HC/HCT4094 sont les dispositifs ultra-rapides de la SI-porte CMOS et sont goupille compatible avec le « 4094" de la série « 4000B ». Ils sont spécifiés conformément à no. standard 7A de JEDEC. Les 74HC/HCT4094 sont 8 registres à décalage périodiques d'étape ayant un verrou de stockage lié à chaque étape pour des données d'effet stroboscopique de l'entrée périodique (d) au parallèle protégée 3 sorties d'état (QP0 à QP7). Les sorties parallèles peuvent être reliées directement aux lignes d'autobus communes. Des données sont décalées sur les transitions positif-allantes de l'horloge (CP). Les données dans chaque étape de registre à décalage sont transférées au registre de stockage quand l'entrée de stroboscope (STREPTOCOQUE) est HAUTE. Les données dans le registre de stockage sont évident aux sorties toutes les fois que la sortie permettent le signal de l'entrée (OE) est HAUTE. Deux sorties périodiques (QS1 et QS2) sont disponibles pour cascader un certain nombre de « 4094" des dispositifs. Les données sont disponibles à QS1 sur les bords d'horloge positif-allants pour permettre l'opération ultra-rapide dans les systèmes cascadés dans lesquels le temps de montée d'horloge est rapide. La même information périodique est disponible à QS2 sur le prochain bord d'horloge négatif-allant et est pour cascader « 4094" des dispositifs quand le temps de montée d'horloge est lent.

APPLICATIONS

• conversion de données Périodique-à-parallèle

• Registre se tenant à télécommande
