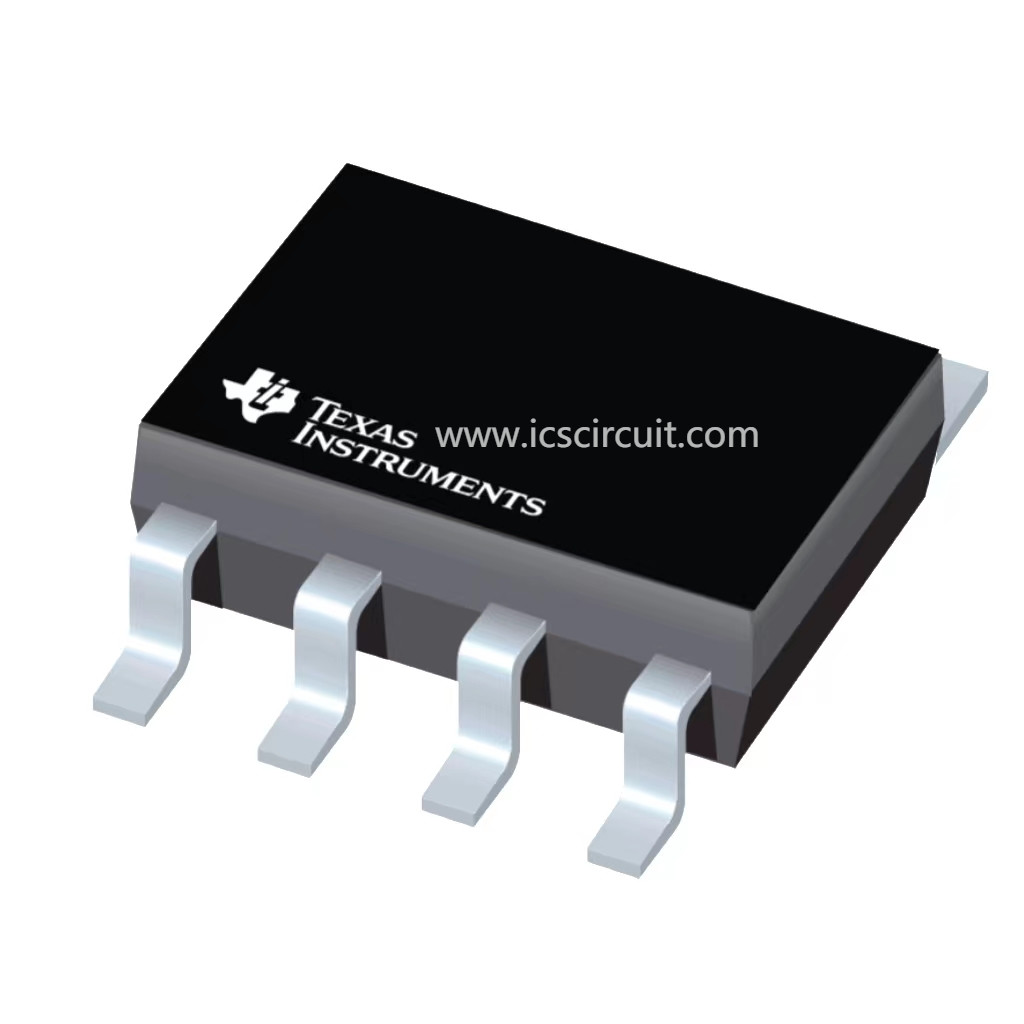

SN65HVDA100QDRQ1 circuit intégré Chip LIN Physical Interface

Le dispositif SN65HVDA100-Q1 est une interface physique locale de réseau d'interconnexion (LIN), qui intègre l'émetteur-récepteur périodique avec la commande et les configurations de protection. L'autobus de LIN est un autobus bidirectionnel de simple-fil typiquement utilisé pour les réseaux à vitesse réduite de dans-véhicule utilisant des débits de 2,4 Kbps à 20 Kbps. Le train de données de données de production de protocole de LIN sur TXD est converti par le SN65HVDA100-Q1 en signal d'autobus de LIN par un conducteur de vague-formation actuel-limité comme décrit par LIN Physical Layer Specification et l'OIN 17987. Le récepteur convertit le train de données de données de l'autobus de LIN et produit le train de données de données par RXD. L'autobus de LIN a deux états : état dominant (tension près de la terre) et état récessif (tension près de batterie). Dans l'état récessif, l'autobus de LIN est tiré haut par la résistance cabreuse interne (le kΩ 30) et la diode de série, les composants cabreurs tellement pas externes sont exigées pour des applications de répondeur. Les applications de commandant exigent une résistance cabreuse externe (1 kΩ) plus une diode de série par spécifications de LIN.
