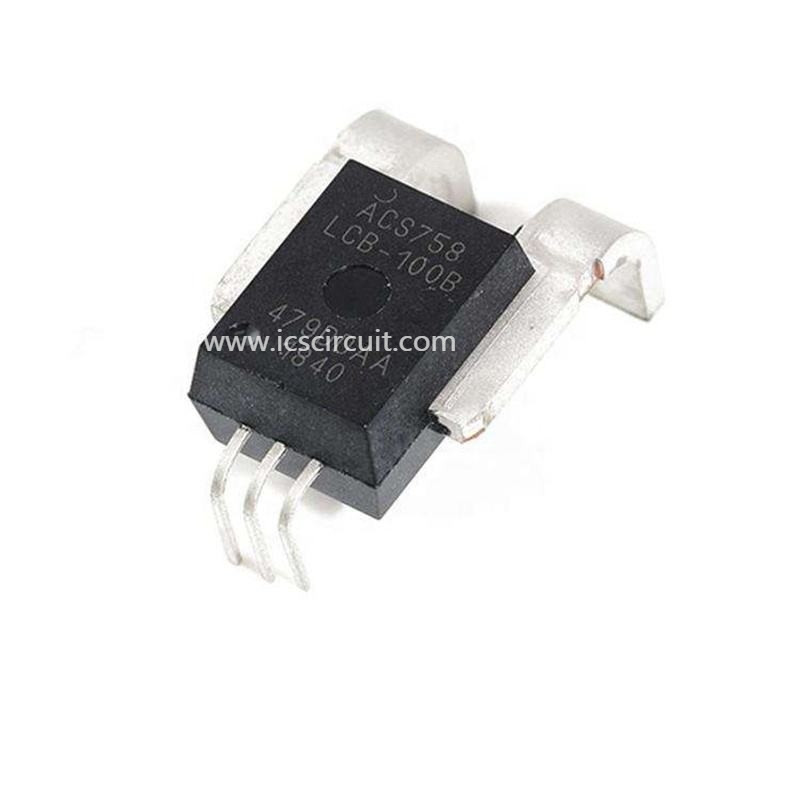

hall actuel ACS758LCB-100B-PFF-T de capteur d'IC Chip 100A du contrôleur 120kHz

Type ACTUEL de la puce AC/DC de HALL IC de CAPTEUR d'ACS758LCB-100B-PFF-T 100A

Caractéristiques et avantages

▪Industrie-principale représentation de bruit par des techniques de conception de propriété industrielle d'amplificateur et de filtre

▪Le bouclier intégré réduit considérablement l'accouplement capacitif du conducteur actuel pour mourir en raison des signaux élevés de dV/dt, et empêche la dérive excentrée dans des applications du côté haut et à haute tension

▪Amélioration des erreurs de sortie totale par l'équilibre de gain et de compensation au-dessus de la température

▪Taille de petit paquet, avec la capacité de montage facile

▪Hall monolithique IC pour la fiabilité élevée

▪Perte de puissance très réduite : résistance interne de conducteur de 100 μΩ

▪L'isolement galvanique permet l'utilisation dans la détection actuelle économique et du côté haut dans les systèmes à haute tension

▪3,0 à 5,5 V, opération simple d'approvisionnement

▪largeur de bande typique de 120 kilohertz

▪temps de montée de sortie de 3 μs en réponse au courant d'entrée d'étape

▪Tension de sortie proportionnelle aux courants à C.A. ou de C.C

▪Usine-équilibré pour l'exactitude

▪Tension extrêmement stable de compensation de sortie

▪Hystérésis magnétique presque nulle

Description

La famille d'Allegro® ACS758 du capteur actuel IC fournit les solutions économiques et précises pour la détection actuelle à C.A. ou de C.C. Les applications typiques incluent le contrôle de moteur, la détection et la gestion de charge, l'alimentation d'énergie et le contrôle du convertisseur C.C-à-C.C, le contrôle d'inverseur, et la détection de défaut de surintensité. Le dispositif se compose d'une précision, circuit linéaire de Hall de bas-compensation avec un chemin de cuivre de conduction situé près de la matrice. Actuel appliqué traversant ce chemin de cuivre de conduction produit d'un champ magnétique qui les convertis de Hall IC dans une tension proportionnelle. L'exactitude de dispositif est optimisée par la grande proximité du signal magnétique au transducteur de Hall. Une tension précise et proportionnelle de sortie est fournie par la bas-compensation, couperet-a stabilisé BiCMOS Hall IC, qui est programmé pour l'exactitude à l'usine.

Fabricant	Microsystèmes allégro, LLC
Série	Des véhicules à moteur, AEC-Q100
Emballage	Tube
Statut de partie	Pas pour de nouvelles conceptions
Pour la mesure	AC/DC
Type de capteur	Hall Effect, boucle ouverte
Actuel - sentant	100A
Nombre de canaux	1
Sortie	Quotientométrique, tension
Sensibilité	20mV/A
Fréquence	C.C | 120kHz
Linéarités	±1.25%
Exactitude	±2.4%
Tension - approvisionnement	3 V | 5,5 V
Temps de réponse	4µs
Actuel - approvisionnement (maximum)	13.5mA
Température de fonctionnement	-40°C | 150°C
Polarisation	Bidirectionnel
Montage du type	Par le trou
Paquet/cas	Avances formées par 5-CB, PFF
